サウンドオーケストラVSの設定方法

サウンドオーケストラ系のボードを手にしたが、設定方法が分からない。という方のためのページです。似た名前のサウンドボードもありますので、 SNE のサウンドボードの分類についても参考にして下さい。

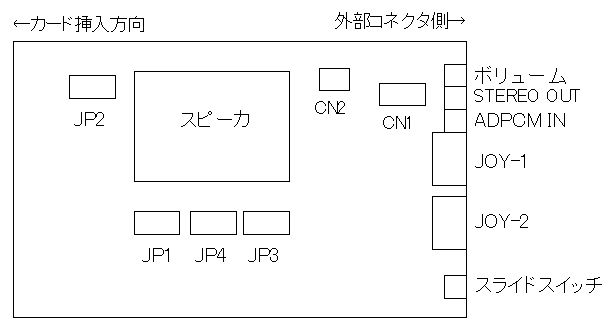

1.レイアウト図

ジャンパ等のおおまかな配置は、下図の通り。

2.各種設定

JP2：ROMスイッチ

ROMアドレスを設定するためのもの。左の図の状態で使用。
CC000H～CFFFFH

※ROM を切り離す場合は、背面のスライドスイッチを操作するか、 SNEROM のようなツールを利用する。
※PC-9801DX/DS/DA では、ハードウェアDIP SW 1-7 を ON にすると、本体側の BIOS ROM を切り離すことができる。
※EMS有効時に、一時的にBIOSを利用したい場合は、 emssound や ESOUND のようなツールを利用すると便利。

JP3：YM2203割り込み設定スイッチ

	INT 5 (IRQ 12)：工場出荷時設定
	INT 0 (IRQ 3)
	INT 4 (IRQ 10)：FDD(2DD)との競合注意
	INT 6 (IRQ 13)：バスマウスとの競合注意

JP4：Y8950割り込み設定スイッチ

	未使用：工場出荷時設定
	INT 1 (IRQ 5)
	INT 2 (IRQ 6)

JP1：I/Oポートスイッチ

	工場出荷時設定 0188H/018AH：YM2203 018CH/018EH：Y8950
	0088H/008AH：YM2203 008CH/008EH：Y8950
	0088H/008AH：YM2203 018CH/018EH：Y8950
	オフ(切り離し)：YM2203 018CH/018EH：Y8950

機種別設定方法一覧表
機種分類	使用方法	設定方法
UX, EX	本ボードのFM音源LSIのI/Oを変更	本ボードJP1 を 0088H/008AH に設定
CS, DX, DS, DA	本体のサウンド機能を切り離して使用	本体のハードウェアディップスイッチNo.7をONに設定
FX, FS, FA	本体のサウンド機能を切り離して使用	本体のハードウェアディップスイッチNo.4をONに設定
US	本体のサウンド機能を切り離して使用	システムセットアップメニューの［サウンド］を［使用しない］に設定
上記以外の機種（FM音源未搭載機種）	そのまま使用	工場出荷時

※PC-9821以降の機種や、2枚挿し環境に関しては、必ずしも当てはまらない。この場合は適宜読み替えが必要。

参考文献

SOUND ORCHESTRA-VS ユーザーズマニュアル／SNE
PC-9801-86 サウンドボードユーザーズマニュアル／NEC
